Клапаны запорные сильфонные (титановые)
-
Описание
Запорный клапан (также вентиль) относится к запорной арматуре, в которой запирающий элемент перемещается параллельно оси потока рабочей среды. Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия своего проходного сечения, а, следовательно, потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».
Обозначение документации, по которой выпускается продукция ТУ 3742-001-31996507-2010 Таблица фигур 15тн14п Давление номинальное PN, МПА (кгс/см2) 1,6 (16); 4,0 (40) Класс герметичности по ГОСТ 9544-2015 класс «А» Направление подачи рабочей среды под золотник, на золотник DN 150-200 Тип управления ручное (рукоятка или маховик) Тип присоединения фланцевое Температура рабочей среды до +200 (уплотнение фторопласт) Установочное положение любое Рабочая среда Применяется для сред, по отношению к которым применяемые материалы коррозионностойки. -
Дополнительная информация
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ: Давление номинальное PN, MPA (кгс./см2): 1,6 (16)
DN L D D1 D2 B f H n-0d Маса кг. 15 130 95 65 47 14 2 210 4-14 2,8 20 150 105 75 58 14 2 210 4-14 3,6 25 160 115 85 68 14 2 215 4-14 3,8 32 180 135 100 78 16 2 240 4-18 5,3 40 200 145 110 88 17 3 255 4-18 6,7 50 230 160 125 102 17 3 260 4-18 11 65 290 180 145 122 18 3 280 4-18 12,7 80 310 195 160 133 20 3 305 4-18 17,5 100 350 215 180 158 20 3 380 8-18 22,7 125 400 245 210 184 22 3 410 8-18 33 150 480 280 240 212 24 3 470 8-22 36 200 600 335 295 268 26 3 650 8-22 65 МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ: Давление номинальное PN, MPA (кгс./см2): 4,0 (40)
DN L D D1 D2 B f H n-0d Маса кг. 15 130 95 65 47 16 2 210 4-14 2,8 20 150 105 75 58 16 2 210 4-14 4,6 25 160 115 85 68 16 2 215 4-14 5,3 32 180 135 100 78 18 2 240 4-18 8,2 40 200 145 110 88 17 3 255 4-18 8,5 50 230 160 125 102 20 3 260 4-18 12,8 65 290 180 145 122 22 3 280 8-18 15,6 80 310 195 160 133 24 3 305 8-18 22,3 100 350 230 190 158 26 3 380 8-22 26,7 125 400 270 220 184 28 3 410 8-26 39,5 150 480 300 250 212 30 3 470 8-26 58 200 600 375 320 285 38 3 650 12-30 70

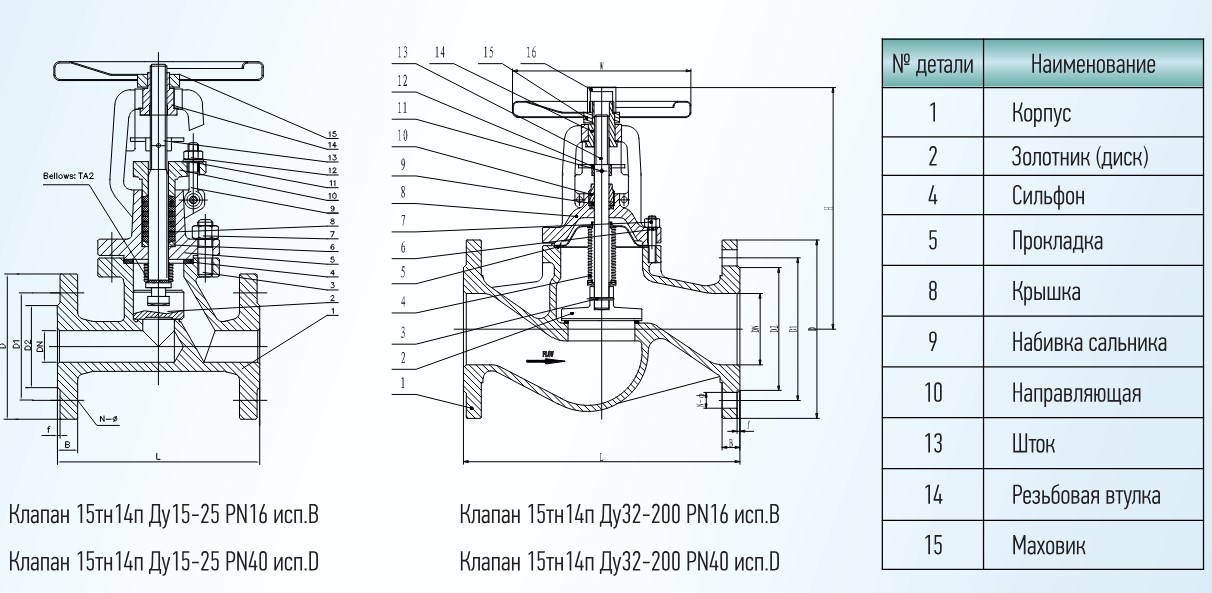

| ТАБЛИЦА ФИГУР | |
|---|---|
| Наименование детали | 13тн14п |
| Корпус | BT 1-0 / Titanium Grade 2 (TA 2) |
| Золотник (диск) | BT 1-0 / Titanium Grade 2 (TA 2) |
| Золотник (диск) | BT 1-0 / Titanium Grade 2 (TA 2) |
| Прокладка | Фторопласт - 4 (PTFE) |
| Крышка | BT 1-0 / Titanium Grade 2 (TA 2) |
| Набивка сальника | Фторопласт - 4 (PTFE) |
| Направляющая | 08Х18Н10 |
| Шток | BT 1-0 / Titanium Grade 2 (TA 2) |
| Резьбовая втулка | Медь / Латунь |
| Штурвал | Углеродистая сталь / Ковкий чугун |
