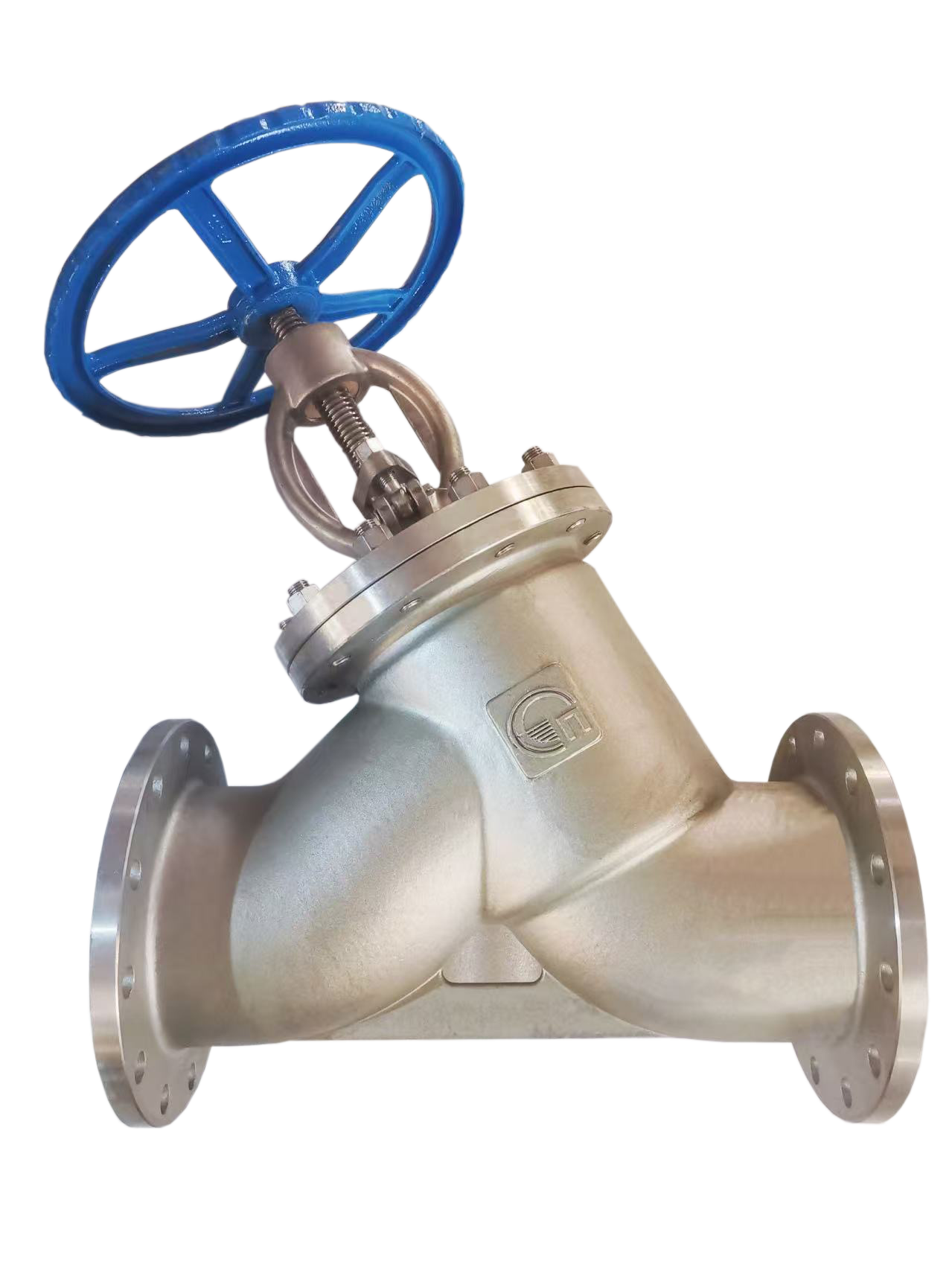

Клапаны запорные прямоточные (титановые)
-
Описание
Запорный клапан (также вентиль) относится к запорной арматуре, в которой запирающий элемент перемещается параллельно оси потока рабочей среды. Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия своего проходного сечения, а, следовательно, потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».
Обозначение документации, по которой выпускается продукция ТУ 3742-001-31996507-2010 Таблица фигур 13тн1п; 13тн2п Давление номинальное PN, МПА (кгс/см2) 1,6 (16) Класс герметичности по ГОСТ 9544-2015 класс «А» Направление подачи рабочей среды под золотник, на золотник DN 150-200 Тип управления ручное (рукоятка или маховик) Тип присоединения фланцевое Температура рабочей среды до +200 (уплотнение фторопласт) Установочное положение любое Рабочая среда Применяется для сред, по отношению к которым применяемые материалы коррозионностойки. -
Дополнительная информация

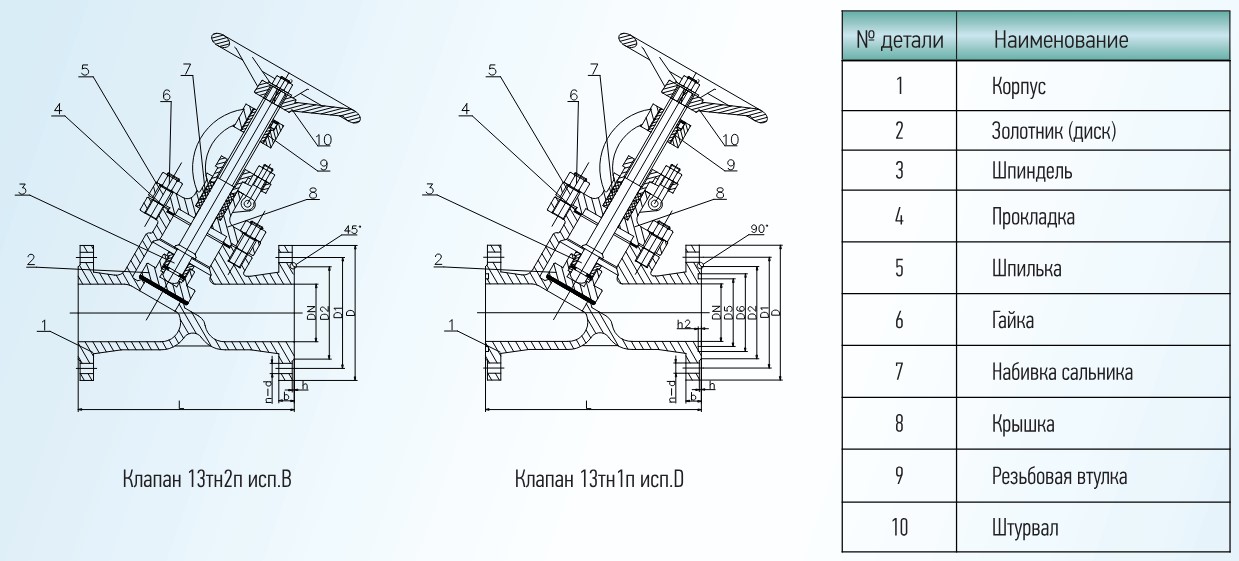

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
DN L D D1 D2 b h n-0d Маса кг. 15 130 95 65 47 14 2 4-14 2 20 150 105 75 58 14 2 4-14 3 25 160 115 85 68 14 2 4-14 5 32 180 135 100 78 16 2 4-18 7 40 200 145 110 88 17 3 4-18 8 50 230 160 125 102 17 3 4-18 11 65 290 180 145 122 18 3 4-18 15 80 310 195 160 133 20 3 4-18 17 100 350 215 180 158 20 3 8-18 23 125 400 245 210 184 22 3 8-18 36 150 480 280 240 212 24 3 8-22 39 200 600 335 295 268 26 3 12-22 68
| ТАБЛИЦА ФИГУР | |
|---|---|
| Наименование детали | 13тн1п, 13тн2п |
| Корпус | BT 1-0 / Titanium Grade 2 (TA 2) |
| Золотник | BT 1-0 / Titanium Grade 2 (TA 2) |
| Прокладка | Фторопласт - 4 (PTFE) |
| Крышка | BT 1-0 / Titanium Grade 2 (TA 2) |
| Резьбовая втулка | Латунь |
| Штурвал | Ковкий чугун |
