Краны шаровые из титанового сплава ВТ1-0
-
Описание
Кран шаровой (шаровый) — разновидность трубопроводного крана, запирающий элемент которого имеет сферическую форму. Это один из современных и прогрессивных типов запорной арматуры, находящий всё большее применение для различных условий работы в трубопроводах, транспортирующих природный газ и нефть, системах городского газоснабжения, водоснабжения, отопления и других областях. Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°.
Кроме вышесказанного, шаровые краны имеют ряд других достоинств, среди которых:
— простота конструкции;
— высокая и надёжная герметичность;
— небольшие габариты;
— простая форма проточной части и отсутствие в ней застойных зон;
— удобное управление;
— малое время, затрачиваемое на поворот;
— применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.Сёдла в корпусе выполняются в виде колец из различных видов пластмасс (в основном фторопласта), что обеспечивает надёжную герметичность, лёгкость и плавность поворота шаровой пробки, но ограничивают применения таких кранов для сред с температурой не более 200 °С.

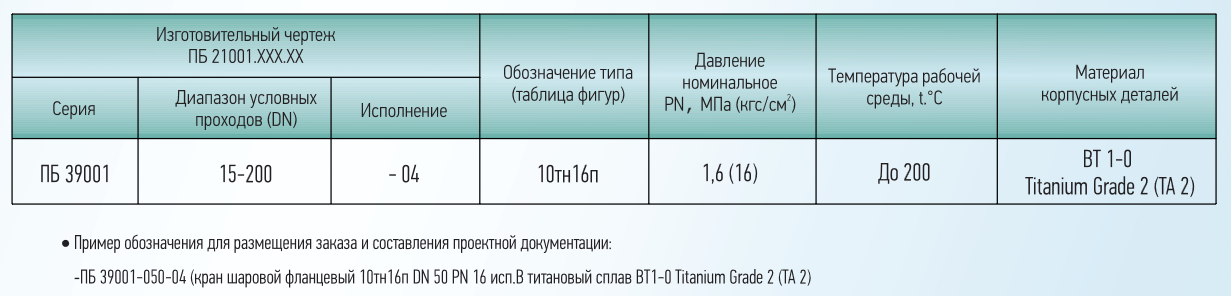

Обозначение документации, по которой выпускается продукция: ТУ 3742-002-31996507-2010 Таблица фигур 10тн16п Давление номинальное PN, МПА (кгс/см2) 1,6(16) Класс герметичности по ГОСТ 9544-2015 класс «А» Направление подачи рабочей среды: любое Тип управления • ручное (рукоятка) Тип присоединения • фланцевое
• межфланцевоеТемпература рабочей среды ДО +200 (уплотнение фторопласт Установочное положение любое Рабочая среда нефтепродукты, нефть, дополнительные среды в соответствии со стандартом ЦКБА 054.Группа I и 11. Для сред по отношению к которым применяемые материалы коррозионностойкии -
Дополнительная информация
Массогабаритные характеристики PN 1,6 МПа (16 кгс/см²)
DN L D D1 D2 D6 b h n–d Масса, кг (не более) 15 130 95 65 — — 14 24 4–14 1,4 20 130 105 75 — — 14 24 4–14 1,8 25 140 115 85 — — 14 24 4–14 2,5 32 165 135 100 — — 16 24 4–18 3,4 40 165 145 110 — — 17 34 4–18 4,3 50 203 160 125 — — 17 34 4–18 6,6 65 222 180 145 — — 18 34 4–18 8,8 80 241 195 160 — — 20 38 4–18 10,0 100 305 215 180 — — 20 38 8–18 15,0 125 356 245 210 — — 22 38 8–18 25,7 150 395 280 240 — — 24 38 8–22 38,5 200 457 335 295 — — 26 312 12–22 73,2 * по ГОСТ 33259-2015; прочерки — данные не указаны.

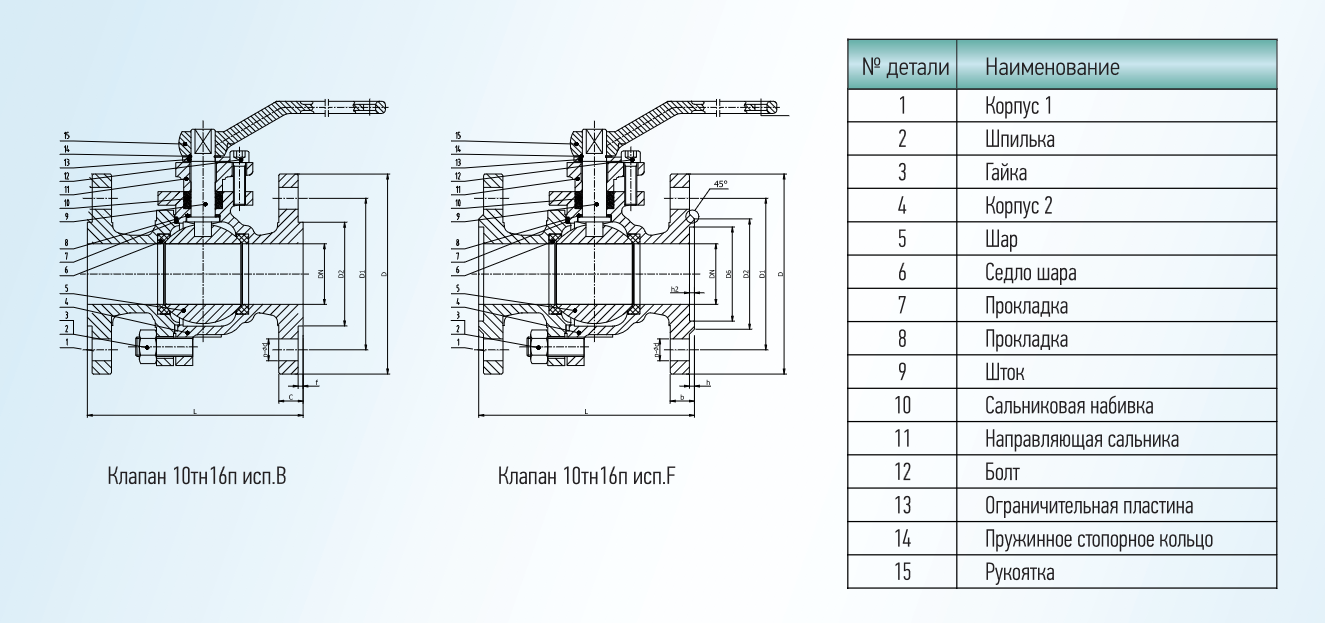

Состав деталей (10тн16п)
| № детали | Наименование | Материал |
|---|---|---|
| 1 | Корпус 1 | BT 1-0 / Titanium Grade 2 (TA 2) |
| 2 | Шпилька | 08X18H10 |
| 3 | Гайка | 08X18H10 |
| 4 | Корпус 2 | BT 1-0 / Titanium Grade 2 (TA 2) |
| 5 | Шар | BT 1-0 / Titanium Grade 2 (TA 2) |
| 6 | Седло шара | Фторопласт - 4 (PTFE) |
| 7 | Прокладка | Фторопласт - 4 (PTFE) |
| 8 | Прокладка | Фторопласт - 4 (PTFE) |
| 9 | Шток | BT 1-0 / Titanium Grade 2 (TA 2) |
| 10 | Сальниковая набивка | Фторопласт - 4 (PTFE) |
| 11 | Направляющая сальника | BT 1-0 / Titanium Grade 2 (TA 2) |
| 12 | Болт | 08X18H10 |
| 13 | Ограничительная пластина | 08X18H10 |
| 14 | Пружинное стопорное кольцо | 08X18H10 |
| 15 | Рукоятка | 08X18H10 |
